振れ取り台を自作する
| 2011-10-10 15:27 |
只今自作中の振れ取り台の経過報告。
材料：
土台に使う重い万力ｘ１
ホムセンで売ってるアングル材40cmｘ２、補強用に30cmｘ１

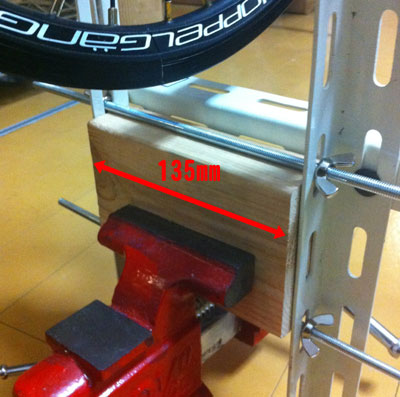

135mm幅に切った板ｘ１
長いボルト(M6)ｘ２
ナットｘ４

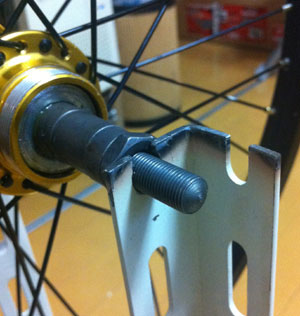

ハブ軸を通す部分は10mmのドリルで少しずつ削ってあけました。（結構大変）
本当は板にボルト穴をあけて通したいのだが135mmを貫通するような長いドリルはないので、もしも穴をあけたい場合は2個か3個に分割する必要がある。
50mm、50mm、35mmとかで分割すると前ハブも後ハブもできていいかもしれないねぇ。
あとは振れチェック用のボルトとナットがあれば完成ということになる。
写真で取り付けてあるホイールは所沢オフでもらったホイールを分解して6本組で組みなおしたもの。
DNPの9速を取り付けるためにスペーサーを移動してあり、かなりスプロケ側が長い。

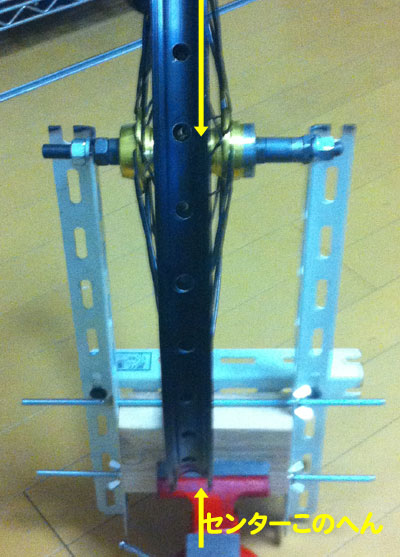

最終的にコレのセンターを出すのが目的になる。
この状態からセンターあたりまで寄せなくてはならない。
おちょこ量大丈夫かなーとは思うがとりあえずやってみないとわかんねｗ
とりあえず来週までに振れ取りできるといいなぁ。
